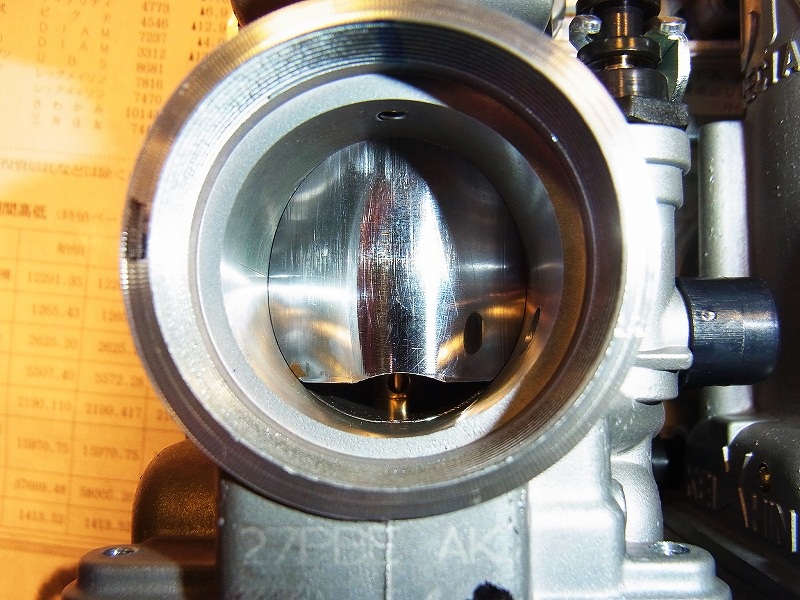

ご覧のとおり、全閉時には、スローポートはほとんど隠れた状態ですが、追加したアイドルポートは負圧領域であるインテークマニホールド内に開口しています。

先にも書きましたが、その目的は、開度の変遷に従って移動する負圧領域に対し、それぞれ効率の良いところから供給してやろうということですが、それはつまるところ、気化器設計の基本的要求事項となります。
そういう観点から見た場合、まだやるべきことがあるのは当然ですね。

たとえば、これをご覧ください。
ＴＭＲのスロットルバルブです。

ＦＣＲのスロットルバルブです。

この二つが共通して持っているにもかかわらず、ＣＲのスロットルバルブが持たないという形状があります。
目的は、スローポートとアイドルポートにかかる負圧をさらに効率良く高めるため・・・
もともと、ＣＲキャブレターにはアイドルポートがないのですから、こういう形状になっていないのも当たり前ということですね。

思い立ったらやってみないとおさまりがつかないのは私の性分ですので、早速イタズラしてみましょう。

こんな感じでマーキングして・・・

とりあえず形にしてみないとイメージも膨らみませんので、迷うことなくガリガリと削ります。
こんな段階で細かいことを気にしても意味がありません。
とりあえず、それらしい形を適当に作ってみることが大切なんです。
まあ、ラフスケッチみたいなものですね。

適当に削ってみたら、とりあえずボディーに挿入してみて、色々と動かしながら想像力を働かせてみるんです。
そう、何時間でもね・・・

全閉からわずかずつ開けて行き、それぞれの開度において、どこにどういう風に負圧がかかり、それがどのように移動していくのか・・・そして、各ポートから吐出された混合気が、どのような流れに乗ってエンジンに供給されていくのか、これでもかとイメージを膨らませます。
まあ、気づくと朝になっていた・・・ってなくらいにね・・・
すると、そこで何が起こるのかが見えて来るような気がしてきますし、それに伴って、どういうリセッティングが求められるかも読めてきたりします。

また、様々な角度から見ることも必要です。
スロットルバルブの役割はいくつもありますので、その他の役割に及ぼす影響も多角的に検証しておかなくてはなりません。
たとえば、ここにこういった切欠きを設けた場合、アイドリングを維持するために必要なスロットルバルブ高さはどうなるのか・・・当たり前ですが、より閉じ方向になりますね。
すると、開け始めのスロットルリンクレバー比はどのように変化するのか・・・カッタウェイサイズの実質値はどのように変化するのか・・・そして、それらによって何が起きるのか・・・それは好ましい方向なのか・・・なんてことも考えておかないといけませんね・・・
ちょっと前に、スロットルバルブカッタウェイにはみかけ値と実質値があるなんていうことをつぶやきましたが、まあ、このことを言っていたんです。

そういうことを踏んだ上で、実際に形にし、実走フィーリングテストや空燃比データの確認をすれば、理解レベルも深まるというものです。

さて、あとは試作品を作ってテストするだけです。
目論見どおりの効果が発揮されるかどうか、それはやってみないとわかりません・・・
個人的には、これは相当な効果、それも関連事項への波及効果も含めれば・・・・うひひっ・・・実に楽しみだ！！
